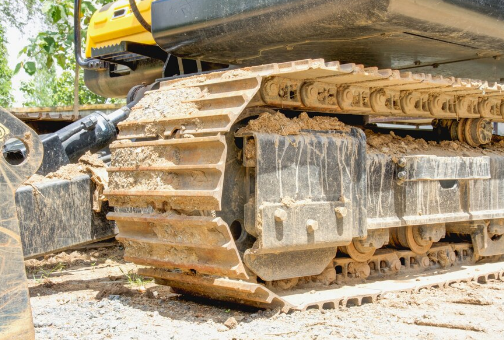

Опорные катки представляют собой цилиндрические элементы, которые используются в конструкции гусеничных движителей различных видов вездеходной техники, таких как трактора, экскаваторы, бульдозеры, танки и бронетранспортеры. Они устанавливаются в нижней части рамы и служат для формирования подвижной основы, обеспечивающей поддержку и плавное передвижение рамы по гусеничным лентам.
Для крупных машин используются катки большого диаметра, которые заменяют поддерживающие ролики верхних ветвей гусеницы. В колесно-гусеничных транспортных средствах цилиндры выполняют функцию замены гусениц, когда техника передвигается на колесах.
Принцип работы и особенности конструкции
Катки изготавливаются из прочных, износостойких материалов и устанавливаются на неподвижных осях, которые через подвеску соединяются с корпусом машины. Для обеспечения свободного вращения в их корпусах размещаются один или два подшипника. Внутри цилиндров имеются специальные емкости для смазки, которая снижает износ от трения и высоких температур. Уплотнительные элементы предотвращают утечку масла и проникновение загрязнений внутрь. На концах катков имеются усиленные бугели, которые фиксируют ось и позволяют надежно закрепить их на раме.
Опорные катки демонстрируют свою эффективность в сложных условиях эксплуатации, таких как пересеченная местность, болотистая или каменистая почва.
Основные преимущества этих элементов:
- Повышенная маневренность и устойчивость техники.
- Снижение уровня шума и вибрации, улучшение плавности хода.
- Предотвращение проскальзывания гусениц.
Классификация опорных катков
Выбор конкретного типа опорных катков определяется характеристиками транспортного средства и конструкцией его ходовой части, а также условиями эксплуатации и рекомендациями производителя специальной техники.
Типы опорных катков по конструкции обода:
- Одноободьевые — с гладким округлым ободом, часто устанавливаются на трелевочных и транспортных тракторах с большими роликами, а также на малогабаритной промышленной технике.
- Двухободьевые — имеют два гладких округлых обода или ободы с ребордами. Выбор зависит от типа гусеничной дорожки. Катки с двумя цилиндрическими ободьями применяются с плоскими траками, а реборды предотвращают сход ролика с гусеницы, особенно для рельсовых типов.
Типы опорных катков по способу изготовления:
- Цельнолитые — катки с проработанными рельефами для цепей.
- Штампованные — состоят из двух половинок, которые соединены сваркой.
- Составные — собраны из двух дисков, которые фиксируются на концах оси с помощью гаек.
Типы опорных катков по степени амортизации:
- Цельнометаллические — долговечные и износостойкие. Используются для комплектации тихоходной тяжелой техники, не имеют резинового покрытия.
- С внешней амортизацией — применяются в легкой быстроходной технике. Резиновый бандаж, привулканизированный или напрессованный на обод, способствует плавному ходу и снижает шум, а также увеличивает срок службы подшипников. Однако он подвержен износу и может страдать от термических и абразивных нагрузок.
- С внутренней амортизацией — сочетание износостойкости и плавности хода. Резиновый бандаж расположен между ступицей и стальным ободом, что защищает полимерную вставку от механических повреждений.
Срок службы
Средний срок службы опорных катков составляет от 10 до 20 тысяч машино-часов (от 2 до 6 месяцев активной эксплуатации). К основным причинам выхода из строя относятся:
- Естественный износ — каток постепенно стирается при его движении по направляющим траков. Частицы грунта, которые забиваются между подвижными деталями, также способствуют ускоренному износу.
- Повреждения элементов — появляются плоские пятна на рабочих поверхностях и износ кромки реборды. Изменение геометрии катка может быть связано с неправильным положением ходовой рамы или уменьшением зазоров с втулками цепи. Кроме того, использование деталей, не соответствующих техническим требованиям производителя, может привести к негативным последствиям.
Конструкции опорных катков постоянно совершенствуются, разрабатываются новые материалы и смазочные жидкости для улучшения производительности и увеличения срока службы.
